防水卷材工廠瀝青煙氣處理工藝探討

周為民，袁江宏

（湖南信提環保裝備技術咨詢有限公司，湖南 湘潭 411200）

摘要：瀝青卷材生產工廠煙氣處理可按配料廢氣和生產線收集廢氣兩個系統分別處理。生產線收集廢氣的處理可采用“兩級水噴淋+一級臭氧氧化噴淋”或“一級水噴淋+兩級臭氧氧化噴淋”的方式；配料系統廢氣處理，可以充分利用工廠必備的熱載體鍋爐加以改造后進行焚燒處理。此煙氣處理系統經三年試用，運行穩定、效果良好。

關鍵詞：瀝青防水卷材；瀝青煙氣處理；臭氧氧化噴淋；鍋爐焚燒

文章編號：1007-497X（2020）-10-0046-04 中圖分類號：TQ050.6；TU57+3 文獻標志碼：A

在瀝青類防水卷材的生產管理方面，瀝青煙氣的處理一直是一個痛點。在環保要求下，瀝青煙氣的處理陸續出現了多種方式，包括直接燃燒法、水噴淋法、油浴萃取法、活性炭吸附法、等離子高壓靜電法、過濾法、生物法、RTO 蓄熱焚燒法等。這些工藝有的處理效果不佳、面臨淘汰；有的運行管理困難、難以保持處理效果；有的二次污染嚴重；有的投資太大、運行費用高昂，企業難以承受。行業現狀是，不少瀝青卷材生產企業存在或多或少、或大或小的環保問題，部分廠家因?yàn)r青煙氣的處理不當長期處于遭投訴、處罰，需改造、搬遷，影響企業正常經營。市場需要處理效果良好，投資費用較低，運行簡便穩定安全、費用較低，沒有二次污染的瀝青煙氣處理解決方案。瀝青煙氣來源主要有兩塊，一是配料系統產生的煙氣（以下簡稱配料廢氣），濃度高、流量??；二是生產線收集廢氣（以下簡稱集氣廢氣），濃度低、流量大。廢氣處理裝置可根據此兩大來源的不同特點，設計成不同的處理系統。

 1 集氣廢氣處理系統

以一個一般規模的瀝青防水卷材廠為例，假設有1000萬 m2/a，配料系統一套，總?cè)莘e約 120 m3，配200萬大卡/h 鍋爐 1 臺。集氣廢氣的流量設計在 15 000 ~20 000 m3/h，廢氣處理前 VOCs 經測試在 20~50 mg/L之間，其流量大、濃度低，不含粉塵、無腐蝕性。

1.1 集氣廢氣處理工藝流程

集氣廢氣處理工藝流程如下：煙氣收集寅水噴淋浴寅高壓靜電塔寅氧化噴淋塔寅達標排放。煙氣經收集后通過 DN600 的通風管進入水噴淋塔，去除一部分油污后進入高壓靜電塔，進一步除油除味后進入氧化噴淋塔，去除有機物、降低 VOCs 及

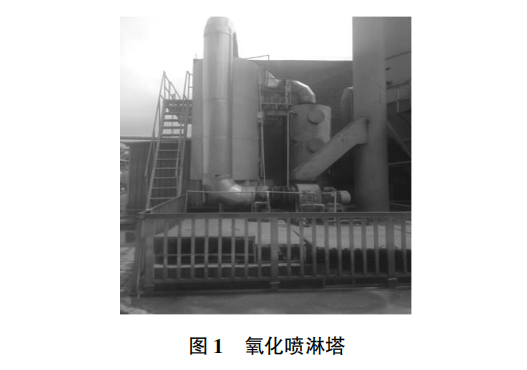

去除臭味，達標排放。水噴淋塔采用簡單的螺旋噴嘴雙層噴淋，高壓靜電塔使用圓筒式裝置，氧化噴淋塔采用加裝填料環兩層噴淋，其主體設備如圖 1。氧化劑為臭氧，加入方式為噴射式。噴淋循環水池為三級水池，容積各 10 m3左右，分別為一級噴淋池、二級噴淋池、氧化噴淋池。

1.2 集氣廢氣處理系統的關鍵點

集氣廢氣處理系統的關鍵點有兩個。首先，循環噴淋水池的設置。將每個循環水池對應各自的噴淋系統進行自循環，水位不足時優先補充氧化噴淋池，通過氧化噴淋池水的溢出補充其他水池耗水。其次，氧化噴淋池通過溶解在水中的臭氧及其反應產生的羥基不斷氧化分解廢氣中的有機物，保持水體的 CODs在一個比較低的數值，確保廢氣處理獲得一個比較理想的低 VOCs 及低臭氣濃度。臭氧氧化處理廢氣和廢水的原理，公開資料較多，本文不做過多介紹。從檢測數據看，一級噴淋池池水很快飽和，CODs 達到 10 萬以上，而氧化噴淋池運行兩個月后依然只有 1 000 左右，水質外觀依然清亮。水噴淋在初期效果尚可，但隨著處理時間的延長，有機物溶解逐漸飽和、水質惡化，慢慢變成了以飽和水溶液噴淋且只能吸附及截留大分子油滴，而氧化噴淋卻正好可彌補小分子化合物分解的需要，通過不斷氧化分解小分子化合物以維持噴淋效果。

1.3 處理效果

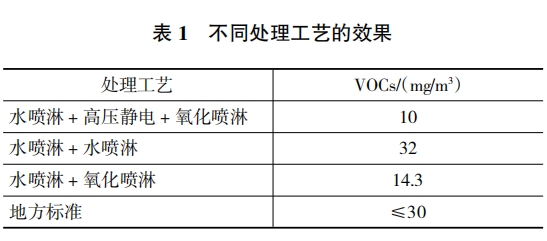

裝置運行 1 年后，為驗證系統各種處理工藝處理廢氣的效果，做了測試，結果如表 1。

從表 1 可以看出，高壓靜電可能因?yàn)殚L期使用后效果減弱的原因，其處理作用已不大。經過對比，建議收集廢氣的處理可采用“兩級水噴淋+一級臭氧氧化噴淋”的方式或者“一級水噴淋+兩級臭氧氧化噴淋”的方式。需要注意的是，氧化噴淋塔必須使用不銹鋼等耐腐蝕材料。不使用高壓靜電在安全上也有好處，起碼不容易著火。一級噴淋池池水不需要處理，上表面會逐漸富集油污，將其收集可用于再生產；氧化噴淋池中的水可長期使用，也可以隔一段時間交由污水處理廠處理。臭氧溶解在水中起作用，且其降解時間一般也在 15 min 以內，對環境的影響極微。

1.4 改進建議

臭氧在水中的溶解度不是固定不變的，隨著水溫的降低，臭氧的溶解度會提高；低溫循環水噴淋有利于廢氣的處理，如果需要達到更好的廢氣處理效果，可以加裝一套冷水機組，建議將水溫控制在 15 益左右。另外，有報道稱臭氧和雙氧水組合處理廢水的效果極佳，值得關注與嘗試。 2 配料廢氣的處理

2.1 配料廢氣的基本情況

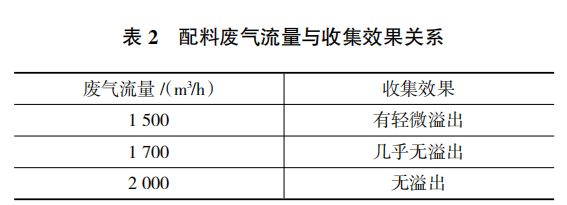

配料的溫度一般在 200 益左右，其廢氣主要由瀝青、橡膠油中的易揮發分子組成，也有少量改性劑的揮發物以及膠粉、填充粉料粉塵。橡膠油及瀝青本身的閃點在 200 益以上，廢氣及其冷凝油滴的閃點也大于 120 益。配料廢氣的揮發性有機物濃度很高，初步檢測 VOCs 達到 1 000 mg/m3以上。配料廢氣的流量與收集效果的關系如表 2。

2.2 配料廢氣收集及預處理

配料釜雖為常壓反應釜，但應盡可能地密閉，提高人孔蓋的密合程度，減少人孔蓋的開啟。采用螺桿輸送方式投料，集氣管加裝軟連接閥門，配料廢氣經過一至兩道旋風分離去除粉塵和油滴。110 m3的配料總?cè)莘e，可采用 DN600 主通風管，反應釜集氣管道閥門 DN300。主通風管會富集粉塵和油滴，需及時清理。如采用液下加粉，配料廢氣的收集處理效果會更好。因系統風阻很小，收集的廢氣可經 DN400 的風管及旋風分離器、引風機輸送至處理系統。

2.3 配料廢氣處理方案

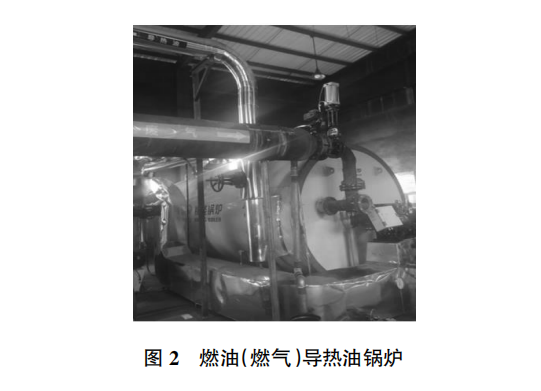

配料廢氣的處理，我們曾采用過噴淋、靜電、活性炭等方式，都不太理想，也考慮過 TRO 蓄熱燃燒，經比較，*終決定嘗試直接利用熱載體鍋爐處理配料廢氣。采用的是一臺 200 萬大卡的燃油（燃?xì)猓?dǎo)熱油鍋爐，將廢氣通入鍋爐爐膛燃燒室進行充分燃燒，燃燒溫度為 1 000 益左右（圖 2）。為保持鍋爐的持續燃燒并確保廢氣得到處理，將鍋爐燃燒分為兩段式，大火燃燒負荷約 90%（即供熱量約為 180 萬大卡/h）和小火燃燒負荷約 30%（即供熱量約為 60 萬大卡/h），大小火的切換根據配料及生產的負荷要求自動調整，相應的引風機的引風量為 2 000 m3/h 和 1 700 m3/h，自動調整切換。

2.4 系統改造及安全措施

首先，將配料廢氣的引風機改為中壓風機，確保風機出口風壓要比爐膛風壓更高；其次，將鍋爐氮封管重新設計，管徑調整為 DN150。配料廢氣經氮封管進入鍋爐爐膛，廢氣進入爐膛的流速約為 25 m/s；出口加裝彎頭，盡量讓廢氣在爐膛中以螺旋方式前進。引風機的前后各安裝一套控制閥，引風機及控制閥的開啟和關閉與鍋爐的燃燒方式聯鎖。另外，在鍋爐排煙口和煙囪排放口之間增加一臺引風機協助排煙，以降低爐膛本體煙壓。鍋爐系統本身也自帶防爆泄壓裝置。為防止小火燃燒時導熱油超溫停爐，可充分利用瀝青池加熱系統轉移熱量。盡管廢氣本身的安全系數要高于使用的燃料，但設計中還是增加了很多安全設施和安全控制系統，確保系統不會發生回火以及意外停爐處置不當?shù)劝踩[患。

2.5 配料廢氣鍋爐焚燒系統的主要操作參數和處理效果

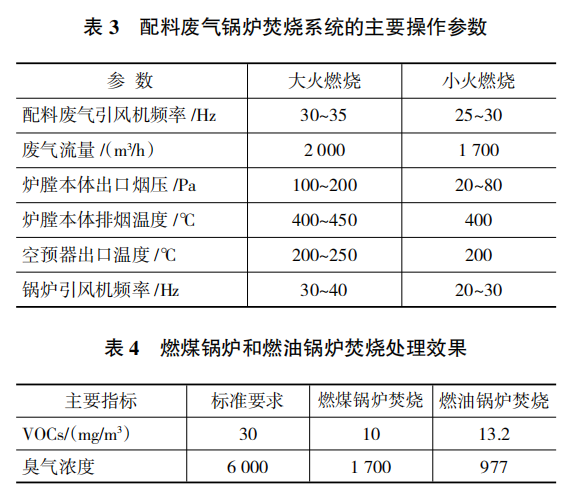

配料廢氣鍋爐焚燒系統的主要操作參數見表 3；配料廢氣采用燃煤鍋爐焚燒和燃油鍋爐焚燒的處理效果比較見表 4。

其他指標比較容易達標，這里不做過多介紹。以我們的判斷，某些工廠采用燃?xì)鈱?dǎo)熱油爐，如改造用以廢氣處理，環保檢測指標會更好。

3 總結與展望瀝青卷材生產工廠煙氣處理可按配料廢氣和生產線收集廢氣兩個系統分別處理。

生產線收集廢氣的處理可采用“兩級水噴淋+一級臭氧氧化噴淋”或“一級水噴淋+兩級臭氧氧化噴淋”的方式；如果需要達到更好的廢氣處理效果，可以加裝一套冷水機組，建議將水溫控制在 15 益左右。配料系統廢氣處理，可以充分利用工廠必備的熱載體鍋爐加以改造后進行焚燒處理，其他需要的設備簡單，費用投入少、維護方便，幾乎不產生二次污染，廢氣經處理后的環保指標也比較理想。工廠通常使用的熱載體鍋爐，因增加了廢氣處理，其煙氣排放量增加約 60%，空預器的換熱效果有所降低，如果有鍋爐生產企業能針對性地進行工藝設計改進，相信能更好地利用鍋爐熱能，進一步降低運行費用。本瀝青煙氣凈化處理系統試用三年以來，運行穩定、效果良好，通過了韶關市環保部門組織的清潔生產評審并獲得好評。

[致謝] 感謝廣州錫能鍋爐成套設備有限公司和上海吉璨通風設備有限公司在本項目研究中給予的支持與幫助。
